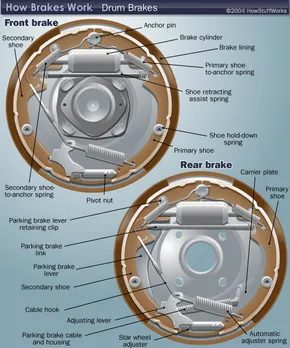

Нижче наведена схема докладно демонструє, як взаємодіють механічні компоненти системи барабанного гальма. Це не просто статичне зображення; це дорожня карта того, як гідравлічний тиск перетворюється на фізичне тертя. Ви бачите, як робочий циліндр виштовхує гальмівні колодки назовні. Колодки притискаються до барабана, що обертається. Тертя уповільнює транспортний засіб. Це основний цикл.
Як з’єднуються компоненти
Схема марна, якщо ви не знаєте, що робить кожна деталь. Цей візуальний гід пов’язує гідравлічне зусилля головного циліндра з розширенням гальмівних колодок. Кожна лінія та точка з’єднання мають значення. Якщо ви усуваєте несправності або просто намагаєтеся зрозуміти, чому педаль гальма здається м’якою, розуміння компонування допомагає. Воно показує взаємозв’язок між опорною пластиною, пружинами та механізмом регулювання.
«Схема показує, як усі частини гальмівної системи працюють разом».
Розуміння цього компонування – перший крок до діагностики поширених проблем. Ви можете побачити, де розташований механізм самопідведення. Ви можете побачити, як зворотні пружини відтягують колодки назад від барабана. Це найпростіший механічний танець. Але коли він виходить із ладу, відбувається серйозний збій.
